直線電機的基本類型有哪些(直線電機技術有哪些優勢)

更新時間:2021-06-02    瀏覽次數:2639

直線電機,可以被想象成是旋轉電機被沿著徑面切開并被展開鋪平,這樣一臺直接驅動直線電機,可以驅動產生直線運動,無需氣動、液壓推桿或由旋轉運動通過皮帶、絲杠等直線驅動裝置的轉換。




旋轉電機產生旋轉扭矩,相應的直線電機產生直線驅動力。
相關術語




直線電機的基本類型


正如有交流、直流等不同類型的旋轉電機,直線電機也有很多不同類型,比如:交流、直流和步進等等。

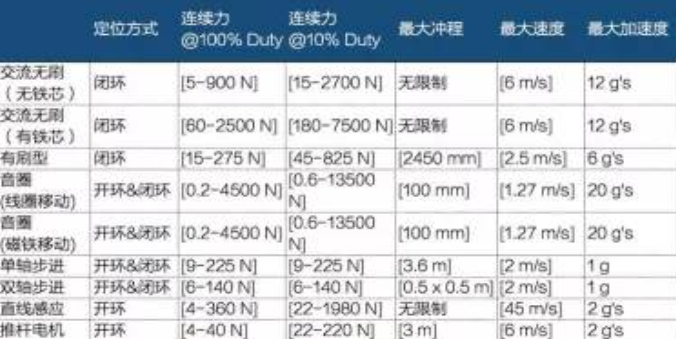

下面這張表簡單的描述了各種不同類型的直線電機的應用特性:



無刷電機


無刷直線電機運行時是無接觸式的,可以做到繞組的免維護。分無鐵芯(例如我們在之前介紹過的 Indra MCL )和有鐵芯版本,可以使用標準三相伺服放大器驅動,具備提供高速和高加速運動曲線的能力。無刷直線電機可以產生高達 12 個 G 力的加速度,直線運動速度可達 5 m/s 以上。




有電刷直線電機


有刷直線電機更適合較長行程,開環或閉環的直線運動應用。它的速度可以達到 2.5 m/s、低至 25 mm/s。配合直線編碼器反饋,這類直線電機可以實現很高精度的位置、速度和加速度控制。


音圈


音圈電機比較適合短距離行程(通常小于 5 cm)閉環伺服應用。緊湊的體積,適合極小的安裝空間。音圈有極低的機電時間常數,較低的運動質量,適合較輕負載的高加速度。音圈分為線圈移動類型和磁鐵移動類型。


直線步進


直線步進電機可以用于開環或閉環的定位應用中。由于定位是內置于沖頭和壓板內的,無需額外的反饋裝置,因此可以從整體上降低系統成本。對于開環控制,無需復雜的伺服整定。同時多個沖頭可以在一個壓板上運行。


使用直線步進,通常加速度可以做到 1 個 G 力,速度可以達到 2.5 m/s。 有單軸和雙軸版本。


直線感應電機


直線感應電機通常由可變頻的三相交流電源驅動,或者如果需要速度控制,可以使用矢量驅動器。加速度可達 1 個 G 力,速度可以超過 45m/s。 感應直線電機非常適合高速、長距離運動的重負載應用。


管狀直線電機


管狀直線電機通常是由單相或三相電源驅動。加速度可超過 1 個 G 力;比較適合短行程,較低工作周期 Duty Cycle 的應用;可以用來替代一些氣缸的運動應用。

直線電機的輸出力系數

直線電機輸出力


正如上面所說,直線電機產生力輸出(以牛頓 N 為單位),并沿著直線軸推動負載運動。不同類型的直線電機產品提供不同級別大小的力輸出。


而持續力輸出是基于工作制周期的。工作制是一個具體的百分?jǐn)?shù):

直線電機的優點:


更快的加速度

高達 10 個 G 力(甚至更快)的加速度,這可以縮短工作周期,提升用戶的生產效率


高速

可達 45 m/s 或更高


高精度

精度可達 1 μm/305 mm


可重復定位精度

可達 1 μm


無回程間隙

在絲杠、齒輪、齒條和皮帶等系統中會出現回程間隙,而直線電機采用直接驅動,不會出現回程間隙


高剛性

相比滾珠絲杠等直線運動系統,直接驅動的電機可以提供極高的驅動剛性。


運行極為順滑

由于消除了機械連接,直線電機方案可以提供更順滑的運行。


元件無接觸

減少元件摩擦和磨損,降低用戶維護成本。


更長壽命

因為減少和簡化了組件,在正常運行情況下,可以極大延長使用壽命。


減少維護

降低用戶總體擁有成本。


行程長度無限制

相比滾珠絲杠,直線電機行程完全沒有限制??梢院唵蔚耐ㄟ^增加定子單元延長運動行程。
